UMG 96 RM-E Анализатор электросети с Ethernet и RCM

23 ноября 2022 8:50

Сферы применения

• Измерение, мониторинг и контроль электрических параметров в распределительных установках
• Запись диаграмм нагрузки в системах управления энергопотреблением (например, ISO 50001)
• Сохранение данных о потреблении энергии для АСТУЭР
• Датчик измеренных значений для инженерных систем управления или ПЛК (Modbus)
• Контроль характеристик качества электроэнергии/электросети, напр., высших гармоник до 40-й гармоники
• Контроль дифференциального тока (RCM)

Основные характеристики

Универсальный счетчик

• Контроль рабочего тока для общих электрических параметров
• Высокая степень прозрачности благодаря использованию многоступенчатой, масштабируемой системы измерения
• Регистрация временных событий путем непрерывных измерений с высоким разрешением 200 мс

Устройство RCM

• Непрерывный контроль за остаточным током (Контроль дифференциального тока - RCM)
• Сигнал тревоги в случае появления тока короткого замыкания
• Быстрая реакция по запуску мер противодействия
• Непрерывное измерение RCM тока для систем непрерывной работы без возможности отключения

Устройство измерения энергии

• Непрерывная регистрация показателей энергии и профилей нагрузки
• Огромное значение для вопросов энергоэффективности, а также для правильного расчета установок для распределения энергии

Анализатор высших гармоник / регистратор событий

• Анализ отдельных высших гармоник для тока и напряжения
• Предотвращение простоев производства
• Существенное увеличение срока службы оборудования
• Быстрая идентификация и анализ колебаний качества электроэнергии с помощью удобных инструментов (GridVis®)

Широкий выбор тарифов

• П о 7 тарифов для активной энергии (потребление, выработка и без блокировки обратного хода)
• По 7 тарифов для реактивной энергии (индуктивная, емкостная и без блокировки обратного хода)
• 7 тарифов для полной энергии
• По фазе L1, L2 и L3

Максимальная безопасность

• Непрерывное измерение токов утечки
• Архивные данные: длительное наблюдение за током утечки позволяет своевременного обнаружить изменения, например, повреждение изоляции
• Временные характеристики: определение временной зависимости
• Предотвращение блуждающих напряжений в нулевой фазе
• Пороговые значения дифференциального тока можно оптимизировать для каждой конкретной ситуации: фиксированное, динамическое или ступенчатое предельное значение дифференциального тока
• Контроль центральной точки заземления и панелей вторичного распределения

Анализ событий, связанных с током короткого замыкания

• Список событий с отметкой времени и значениями
• Отображение токов короткого замыкания с кривой изменения и длительностью
• Отображение фазовых токов при превышении тока короткого замыкания
• Отображение фазовых напряжений при превышении тока короткого замыкания

Анализ гармонических составляющих тока короткого замыкания

• Частота токов короткого замыкания (тип замыкания)
• Пик тока отдельных компонентов частоты в A и %
• Анализ высших гармоник до 40-ой гармоники
• Максимальные значения с отображением в виде сегментных индикаторов в режиме реального времени

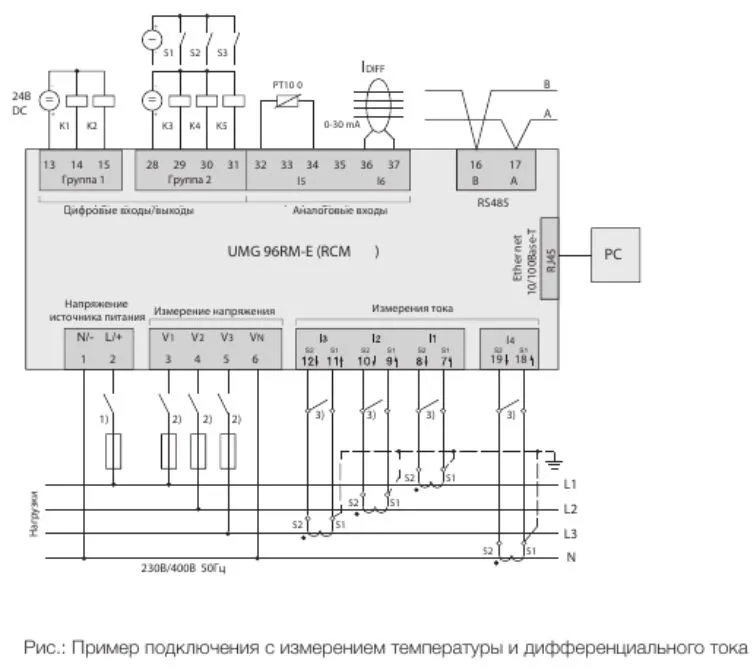

Цифровые входы/выходы

• Масштабная конфигурация входов/выходов для интеллектуальной интеграции, аварийных сообщений и задач по управлению

Функциональность Ethernet (TCP/IP) / Web-сервера/ шлюза Ethernet-Modbus

• Простая интеграция в сеть
• Быстрая и надежная передача данных
• Современный Web-сервер
• Доступ к значениям измерений во всем мире через собственный Web-сервер устройства с помощью стандартного web-браузера
• Данные измерений можно вызывать по разным каналам
• Надежное сохранение результатов измерений на длительный срок в памяти объемом 256 Мб
• Подключение ведомых устройств Modbus через шлюз Ethernet-Modbus

Web-сервер измерительных приборов• Web-сервер на измерительном устройстве, т.е. собственный Web- сервер устройства

• Дистанционное управление дисплеем прибора через Web-сервер
• Большое количество результатов измерений, включая качество энергии/электросети
• Доступ к оперативным и архивным данным через Web-сервер, архивным данным - через приложение по контролю измеренных значений, 51.00.245
